Ile zraszaczy w sekcji? Oblicz wydajność i ciśnienie dla ogrodu

Projektowanie efektywnego systemu nawadniania ogrodu to zadanie, które wymaga zrozumienia kilku kluczowych czynników. W tym artykule skupimy się na jednym z najważniejszych aspektów: maksymalnej liczbie zraszaczy wynurzalnych, które można podłączyć do jednego obwodu, czyli sekcji. Przedstawię praktyczne wskazówki i wzory, które pozwolą Ci samodzielnie dokonać obliczeń i uniknąć typowych błędów projektowych, zapewniając równomierne i efektywne podlewanie Twojego ogrodu.

Prawidłowa liczba zraszaczy: podstawa zdrowego trawnika

Prawidłowe rozplanowanie liczby zraszaczy w sekcji to absolutna podstawa efektywnego systemu nawadniania. Kiedy myślisz o swoim ogrodzie, chcesz, aby każda roślina, każdy kawałek trawnika, otrzymał odpowiednią ilość wody. Niestety, zbyt często widzę systemy, gdzie ten kluczowy etap został potraktowany po macoszemu, co prowadzi do szeregu problemów.

Konsekwencje błędnego projektu są kosztowne i frustrujące. Możesz zaobserwować nierównomierne podlewanie suche plamy obok zalanych stref, co oznacza, że jedne rośliny cierpią z niedoboru wody, a inne gniją z jej nadmiaru. To także niepotrzebny spadek ciśnienia, który sprawia, że zraszacze nie pracują z optymalnym zasięgiem i wydajnością, a woda jest marnowana. W efekcie tracisz nie tylko wodę, ale i pieniądze na rachunkach oraz potencjalne koszty związane z naprawą lub przebudową systemu. Precyzyjne obliczenia, które za chwilę omówimy, pozwalają uniknąć tych wszystkich problemów i zapewnić Twojemu ogrodowi optymalne nawadnianie.

Krok 1: Zmierz wydajność źródła wody serce Twojego systemu

Wyjaśnij, czym jest wydajność źródła wody (przepływ) i dlaczego jest to podstawowy parametr, od którego zależą wszystkie dalsze obliczenia w systemie nawadniania.

, często nazywana przepływem, to nic innego jak ilość wody, jaką Twoje źródło (np. sieć wodociągowa, studnia z pompą) jest w stanie dostarczyć w określonym czasie. Jest to absolutnie podstawowy parametr, od którego zależą wszystkie dalsze obliczenia w systemie nawadniania. Bez znajomości tej wartości, wszelkie próby projektowania będą jedynie zgadywaniem. To właśnie wydajność określa, ile wody masz do dyspozycji, a tym samym, ile zraszaczy możesz jednocześnie zasilić, aby pracowały efektywnie.

Jak samodzielnie i dokładnie zmierzyć przepływ wody? Prosta metoda z wiadrem

Nie potrzebujesz skomplikowanego sprzętu, aby zmierzyć wydajność źródła wody. Wystarczy Ci wiadro o znanej pojemności i stoper. Oto jak to zrobić:

1. Przygotuj wiadro: Wybierz wiadro o pojemności, którą znasz, np. 10 litrów. Upewnij się, że jest czyste i puste.
2. Otwórz kran: Podłącz wąż ogrodowy do kranu, z którego będzie zasilany system nawadniania. Otwórz kran na pełną moc, tak jakby pracował system nawadniania.
3. Napełnij wiadro i zmierz czas: Podstaw wiadro pod strumień wody i jednocześnie uruchom stoper. Zmierz dokładnie, ile sekund zajmuje napełnienie wiadra do pełna.
4. Oblicz wydajność: Wykorzystaj prosty wzór. Jeśli napełniłeś 10-litrowe wiadro w 20 sekund, obliczenia wyglądają tak: (10 litrów / 20 sekund) * 60 sekund/minutę = 30 l/min.

Powtórz ten pomiar 2-3 razy i uśrednij wyniki, aby uzyskać jak najdokładniejszą wartość.

Interpretacja wyników: Co oznaczają litry na minutę (l/min) i metry sześcienne na godzinę (m³/h)?

Uzyskane wyniki pomiarów zazwyczaj wyrażane są w litrach na minutę (l/min). Jest to bardzo intuicyjna jednostka, mówiąca, ile litrów wody przepływa przez Twoje źródło w ciągu jednej minuty. Czasem, zwłaszcza w specyfikacjach technicznych pomp czy większych systemów, spotkasz się z jednostką metry sześcienne na godzinę (m³/h). Aby przeliczyć l/min na m³/h, wystarczy podzielić wynik przez 16,67 (lub pomnożyć przez 0,06). Na przykład, 30 l/min to około 1,8 m³/h. Obie te jednostki są powszechnie stosowane w kontekście systemów nawadniania i warto wiedzieć, jak je przeliczać.

Dlaczego nigdy nie planujemy wykorzystania 100% wydajności źródła?

To bardzo ważna zasada, której przestrzeganie gwarantuje stabilność i długowieczność Twojego systemu. Sumaryczny przepływ wody przez wszystkie zraszacze na jednej sekcji nie powinien nigdy przekraczać 80-90% zmierzonej wydajności źródła wody. Dlaczego? Ta rezerwa jest niezbędna z kilku powodów. Po pierwsze, zapewnia stabilność pracy systemu unikasz sytuacji, w której pompa pracuje na granicy swoich możliwości lub ciśnienie w sieci drastycznie spada. Po drugie, daje margines bezpieczeństwa na wypadek niewielkich zmian w ciśnieniu sieciowym czy zużyciu wody przez innych domowników. Przeciążenie systemu prowadzi do spadków ciśnienia, nierównomiernego podlewania i szybszego zużycia komponentów. Zawsze lepiej mieć trochę zapasu, niż działać na styk.

Krok 2: Zrozum rolę ciśnienia wody w systemie nawadniania

Wyjaśnij, jaką rolę odgrywa ciśnienie w systemie nawadniania i dlaczego jest ono tak ważne dla prawidłowej pracy zraszaczy, wpływając na zasięg, równomierność podlewania oraz ogólną efektywność.

Ciśnienie wody to obok wydajności drugi filar, na którym opiera się prawidłowe działanie systemu nawadniania. To właśnie ciśnienie "wypycha" wodę ze zraszaczy, decydując o ich zasięgu, kształcie strumienia i w konsekwencji o równomierności podlewania. Bez odpowiedniego ciśnienia, nawet najlepsze zraszacze nie będą działać prawidłowo. Zbyt niskie ciśnienie sprawi, że woda będzie "siurkać" zamiast równomiernie rozpylać się na dużą powierzchnię, a zasięg będzie drastycznie ograniczony. Zbyt wysokie ciśnienie również jest problemem, prowadząc do nadmiernego rozpylania i powstawania mgiełki. Zrozumienie roli ciśnienia i jego utrzymanie w optymalnym zakresie jest kluczowe dla efektywności i oszczędności wody.

Ciśnienie statyczne a dynamiczne: Jaka jest różnica i które jest ważniejsze?

W kontekście nawadniania często spotkasz się z dwoma pojęciami: ciśnienie statyczne i dynamiczne. Ciśnienie statyczne to ciśnienie wody w instalacji, gdy nie ma żadnego przepływu wszystkie krany są zakręcone, a system nawadniania jest wyłączony. To taka "potencjalna" siła wody. Natomiast ciśnienie dynamiczne, zwane również ciśnieniem roboczym, to ciśnienie, które panuje w instalacji w momencie, gdy woda płynie, czyli gdy system nawadniania pracuje. Jest ono zawsze niższe od ciśnienia statycznego ze względu na straty wynikające z tarcia wody o ścianki rur i inne elementy instalacji. Dla projektowania systemu nawadniania kluczowe jest ciśnienie dynamiczne, ponieważ to ono realnie wpływa na pracę zraszaczy. To właśnie na jego podstawie dobieramy zraszacze i obliczamy ich liczbę.

Jak zmierzyć ciśnienie robocze w instalacji?

roboczego jest nieco bardziej złożony niż pomiar wydajności, ale nadal wykonalny samodzielnie. Najprostsza metoda to użycie manometru podłączonego do kranu zewnętrznego, który znajduje się najbliżej miejsca, gdzie będzie podłączony system nawadniania. Aby zmierzyć ciśnienie dynamiczne, należy otworzyć kran na pełną moc (symulując pracę sekcji nawadniania) i odczytać wskazanie manometru. Idealnie byłoby, gdybyś mógł zmierzyć ciśnienie dynamiczne przy przepływie zbliżonym do tego, jaki planujesz dla swojej sekcji. Możesz to zrobić, otwierając jednocześnie kilka innych kranów w domu, aby wywołać przepływ wody w instalacji.

"Mgiełka" czy "siurkanie"? Jak ciśnienie wpływa na jakość pracy zraszacza

Pamiętasz, jak mówiłam o tym, że ciśnienie decyduje o jakości pracy zraszacza? To właśnie tutaj widać to najwyraźniej. Jeśli ciśnienie jest zbyt niskie, zobaczysz, jak woda po prostu "siurka" ze zraszacza, a jego zasięg będzie minimalny. Trawnik nie zostanie równomiernie podlany, a Ty będziesz miał suche plamy. Z kolei zbyt wysokie ciśnienie to również problem. Woda będzie nadmiernie rozpylana, tworząc delikatną mgiełkę. Taka mgiełka jest podatna na wiatr i szybkie parowanie, co oznacza, że duża część wody nie dotrze do roślin, a Ty będziesz marnować cenną wodę. Producenci zraszaczy zawsze podają optymalny zakres ciśnienia roboczego dla swoich produktów i kluczowe jest, aby Twój system działał właśnie w tym zakresie.

Krok 3: Dobierz zraszacze i dysze poznaj ich parametry

Wyjaśnij, że każdy zraszacz i dysza mają swoje specyficzne parametry (zapotrzebowanie na wodę, zasięg, kąt pracy), które należy uwzględnić w projekcie, ponieważ są one kluczowe dla prawidłowych obliczeń.

Po zmierzeniu wydajności i ciśnienia, nadszedł czas, aby przyjrzeć się sercu każdej sekcji nawadniania zraszaczom i dyszom. To właśnie one będą rozprowadzać wodę po Twoim ogrodzie, a ich parametry są absolutnie kluczowe dla prawidłowych obliczeń. Każdy zraszacz, a w zasadzie każda dysza zamontowana w zraszaczu, ma swoje unikalne cechy: zapotrzebowanie na wodę (przepływ), zasięg, kąt pracy, a także optymalne ciśnienie robocze. Ignorowanie tych danych to prosta droga do źle działającego systemu. Musimy wiedzieć, ile wody "chce" każdy zraszacz, aby upewnić się, że nasze źródło jest w stanie go zaspokoić.

Gdzie szukać kluczowych informacji? Czytanie tabel producentów (Hunter, Rain Bird)

Nie musisz zgadywać parametrów zraszaczy. Wszyscy wiodący producenci, tacy jak Rain Bird, Hunter czy K-Rain, udostępniają szczegółowe tabele techniczne dla swoich produktów. Znajdziesz je w katalogach produktów (często dostępnych online w formacie PDF) oraz na ich stronach internetowych. W tych tabelach dla każdej dyszy i dla różnych wartości ciśnienia podane jest zapotrzebowanie na wodę (przepływ w l/min lub m³/h) oraz zasięg. To właśnie te tabele są Twoim najlepszym przyjacielem podczas projektowania. Warto poświęcić czas na ich dokładne przestudiowanie i wybór dysz, które najlepiej pasują do Twojego ogrodu i możliwości Twojego źródła wody.

Jak zapotrzebowanie na wodę zależy od typu dyszy, zasięgu i kąta pracy?

Zapotrzebowanie na wodę przez zraszacz nie jest stałe zależy ono bezpośrednio od kilku czynników. Po pierwsze, od typu dyszy. Dysze o większym otworze, przeznaczone do większych zasięgów, będą zużywać więcej wody. Po drugie, od zasięgu im większy zasięg chcesz uzyskać, tym więcej wody będzie potrzebne do jego osiągnięcia przy danym ciśnieniu. Po trzecie, od kąta pracy. Dysze pełnozakresowe (360°) zużywają więcej wody niż te o mniejszym kącie (np. 90°), ponieważ podlewają większą powierzchnię w tym samym czasie. Dlatego tak ważne jest, aby precyzyjnie dobrać dysze do konkretnych stref w ogrodzie i uwzględnić ich indywidualne zapotrzebowanie na wodę w obliczeniach.

Zraszacze statyczne a rotacyjne: Które zużywają więcej wody i jak to wpływa na projekt sekcji?

W systemach nawadniania najczęściej spotykamy się ze zraszaczami statycznymi (wynurzalnymi, z dyszami statycznymi) oraz rotacyjnymi (turbinowymi). Różnią się one nie tylko sposobem pracy, ale i zapotrzebowaniem na wodę, co ma ogromny wpływ na projekt sekcji. Zraszacze statyczne, mimo że podlewają mniejszą powierzchnię na raz, zazwyczaj mają większe zapotrzebowanie na wodę w przeliczeniu na pojedynczą dyszę, ponieważ wyrzucają wodę w sposób ciągły na cały swój kąt pracy. Oznacza to, że na jednej sekcji zmieści się ich mniej niż zraszaczy rotacyjnych. Z kolei zraszacze rotacyjne, które obracają się i podlewają powierzchnię sektorowo, mają zazwyczaj mniejsze jednostkowe zapotrzebowanie na wodę. Dzięki temu na jednej sekcji można podłączyć ich więcej. Ta różnica jest kluczowa przy planowaniu jeśli masz ograniczone źródło wody, zraszacze rotacyjne mogą pozwolić Ci na podlanie większej powierzchni w jednej sekcji, ale będą potrzebować dłuższego czasu pracy. Z kolei zraszacze statyczne podlewają szybciej, ale wymagają podziału ogrodu na więcej sekcji.

Kluczowe obliczenia: Ile zraszaczy zmieści się na jednej sekcji?

Wprowadź do sekcji poświęconej praktycznym obliczeniom, podkreślając, że jest to najważniejsza część projektowania, która pozwoli uniknąć błędów i zapewnić efektywne nawadnianie.

Dotarliśmy do sedna sprawy do praktycznych obliczeń. To właśnie tutaj cała zebrana wiedza o wydajności źródła, ciśnieniu i parametrach zraszaczy zostanie połączona w konkretne liczby. Ta część projektowania jest absolutnie najważniejsza, ponieważ to od niej zależy, czy Twój system będzie działał efektywnie, równomiernie podlewał ogród i nie będzie generował niepotrzebnych problemów. Przygotuj kalkulator, bo za chwilę pokażę Ci, jak krok po kroku obliczyć, ile zraszaczy zmieści się na jednej sekcji.

Podstawowy wzór, który musisz znać: Suma przepływów zraszaczy vs. wydajność źródła

Podstawowa zasada, którą musisz zapamiętać, jest prosta, ale niezwykle ważna:

Suma przepływów wszystkich zraszaczy na sekcji nie może przekroczyć około 80-90% wydajności źródła wody.

Jak już wspomniałam, stosujemy rezerwę 80-90% (ja osobiście często celuję w 85%), aby zapewnić stabilność i uniknąć przeciążenia systemu. Ta rezerwa daje nam pewność, że nawet przy niewielkich wahaniach ciśnienia czy chwilowym spadku wydajności źródła, zraszacze będą pracować optymalnie. Zawsze lepiej mieć mały zapas, niż ryzykować niedostateczne nawadnianie.

Przykład praktyczny: Obliczamy krok po kroku liczbę zraszaczy dla typowego ogrodu

Przejdźmy do konkretnego przykładu, który rozjaśni całą teorię:

1. Zmierzona wydajność źródła wody: Załóżmy, że Twój pomiar z wiadrem wykazał wydajność 30 l/min.
2. Zapotrzebowanie na wodę jednego zraszacza z wybraną dyszą: Po przeanalizowaniu tabel producenta wybrałeś zraszacze z dyszami, które przy Twoim ciśnieniu roboczym potrzebują 5 l/min każdy.
3. Oblicz dostępną wydajność z rezerwą: Przyjmijmy rezerwę na poziomie 85%. Zatem dostępna wydajność to 30 l/min * 0.85 = 25.5 l/min.
4. Podziel dostępną wydajność przez zapotrzebowanie jednego zraszacza: 25.5 l/min / 5 l/min = 5.1.
5. Wskaż maksymalną liczbę zraszaczy: Ponieważ nie możemy podłączyć "ułamka" zraszacza, oznacza to, że maksymalnie możesz podłączyć 5 zraszaczy tego typu do jednej sekcji.

Pamiętaj, aby zawsze zaokrąglać wynik w dół, aby nie przekroczyć dostępnej wydajności.

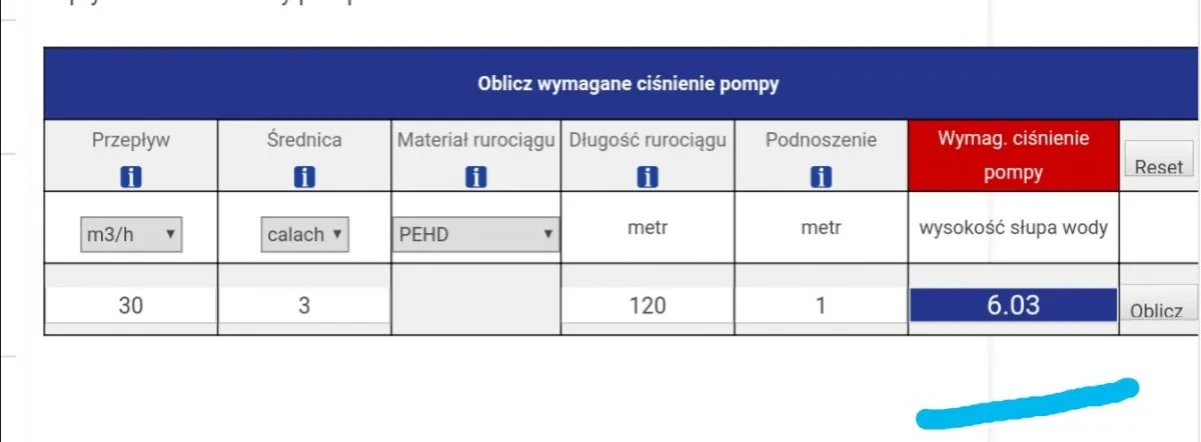

Czym są straty ciśnienia i jak wpływają na ostateczną liczbę zraszaczy?

Obliczając liczbę zraszaczy, musimy pamiętać o czymś, co często jest pomijane przez początkujących projektantów stratach ciśnienia. Woda, przepływając przez rury, napotyka opór, który powoduje spadek ciśnienia. Ten opór wynika z tarcia wody o ścianki rur, a także z oporów na wszelkich kształtkach (kolanka, trójniki, złączki) oraz na samym elektrozaworze. Straty te zmniejszają dostępne ciśnienie robocze na zraszaczach, co oznacza, że realne ciśnienie, z jakim pracuje ostatni zraszacz w sekcji, będzie niższe niż ciśnienie na początku instalacji. Im większe straty, tym mniej efektywnie pracują zraszacze, a w skrajnych przypadkach mogą w ogóle nie działać. Aby minimalizować straty ciśnienia i zapewnić prawidłową pracę, dążymy do tego, aby prędkość przepływu wody w rurach PE nie przekraczała około 1,5 m/s.

Rola średnicy rury: Dlaczego rura 25 mm to nie to samo co 32 mm?

Średnica rury zasilającej sekcję ma fundamentalne znaczenie dla strat ciśnienia. To prosta zależność: im dłuższa i cieńsza rura, tym większe straty ciśnienia. Rura o średnicy 25 mm (często oznaczana jako DN25) ma znacznie mniejszą przepustowość i generuje większe straty ciśnienia niż rura o średnicy 32 mm (DN32) przy tym samym przepływie. Dlatego też, jeśli planujesz sekcję z większą liczbą zraszaczy lub na dłuższym odcinku, wybór odpowiednio większej średnicy rury (np. DN32 zamiast DN25) jest kluczowy. Pozwala to na utrzymanie wymaganego ciśnienia na wszystkich zraszaczach, nawet tych najdalej położonych, i zapewnia efektywność całego systemu. W typowych instalacjach w Polsce, dla większych sekcji lub dłuższych odcinków, często stosuje się właśnie rury DN32, aby zminimalizować straty i zagwarantować stabilną pracę.

Najczęstsze błędy w projektowaniu sekcji nawadniania i jak ich unikać

W mojej praktyce widziałam wiele systemów nawadniania, a co za tym idzie, wiele błędów w ich projektowaniu. Oto najczęstsze z nich i wskazówki, jak ich unikać:

• Mieszanie różnych typów zraszaczy na jednej linii: To jeden z najpoważniejszych błędów. Zraszacze statyczne i rotacyjne mają zupełnie inne zapotrzebowanie na wodę i wymagają różnego czasu pracy. Łączenie ich w jednej sekcji prowadzi do tego, że jedne obszary są przelane, a inne niedostatecznie podlane. Zawsze grupuj zraszacze tego samego typu (np. wszystkie statyczne lub wszystkie rotacyjne) w jednej sekcji.
• Ignorowanie ukształtowania terenu: Ogród rzadko jest idealnie płaski. Wzniesienia i spadki terenu mają realny wpływ na ciśnienie wody. Na wzniesieniu ciśnienie będzie niższe, a na spadku wyższe. Ignorowanie tego może skutkować nierównomiernym podlewaniem. W przypadku znacznych różnic wysokości, rozważ podział ogrodu na sekcje uwzględniające poziomy terenu lub zastosuj zraszacze z regulacją ciśnienia.
• Zbyt długa sekcja: Długie odcinki rur, zwłaszcza o zbyt małej średnicy, generują duże straty ciśnienia. W efekcie zraszacze na początku sekcji mogą działać poprawnie, ale te na końcu będą "siurkać". Jeśli Twoja sekcja jest zbyt długa, rozważ jej skrócenie i podział na dwie mniejsze, lub zwiększ średnicę rury zasilającej, aby zminimalizować straty. Pamiętaj o zasadzie bezpiecznej prędkości przepływu wody (ok. 1,5 m/s).

Twoja checklista do idealnego projektu sekcji nawadniania

Aby upewnić się, że Twój projekt sekcji nawadniania będzie solidny i efektywny, przygotowałam dla Ciebie krótką checklistę. Przejdź przez każdy punkt przed podjęciem ostatecznych decyzji:

1. Pomiar wydajności źródła wody: Dokładnie zmierz, ile litrów na minutę dostarcza Twoje źródło. Pamiętaj o uśrednianiu wyników.
2. Pomiar ciśnienia roboczego: Zmierz ciśnienie w instalacji podczas przepływu wody, aby poznać realne warunki pracy.
3. Zebranie parametrów wybranych zraszaczy i dysz: Sprawdź w tabelach producenta zapotrzebowanie na wodę, zasięg i optymalne ciśnienie dla każdej wybranej dyszy.
4. Obliczenie maksymalnej liczby zraszaczy na sekcję: Wykorzystaj wzór, pamiętając o zastosowaniu rezerwy wydajności źródła (80-90%).
5. Uwzględnienie strat ciśnienia w rurach i kształtkach oraz dobór odpowiedniej średnicy rur: Zaplanuj średnice rur tak, aby straty ciśnienia były minimalne, a prędkość przepływu nie przekraczała 1,5 m/s.
6. Sprawdzenie ukształtowania terenu i jego wpływu na ciśnienie: Zastanów się, czy różnice wysokości w ogrodzie wymagają specjalnych rozwiązań lub podziału sekcji.

Pamiętaj, że w przypadku skomplikowanych systemów, bardzo dużych ogrodów, nietypowego ukształtowania terenu lub po prostu braku pewności co do swoich obliczeń, zawsze warto skonsultować się z profesjonalistą. Inwestycja w dobry projekt to oszczędność czasu, wody i pieniędzy w dłuższej perspektywie.
